アマゾンプライム入っているのでアマゾンさんでほとんど購入，残りはほぼダイソーさんで購入です。

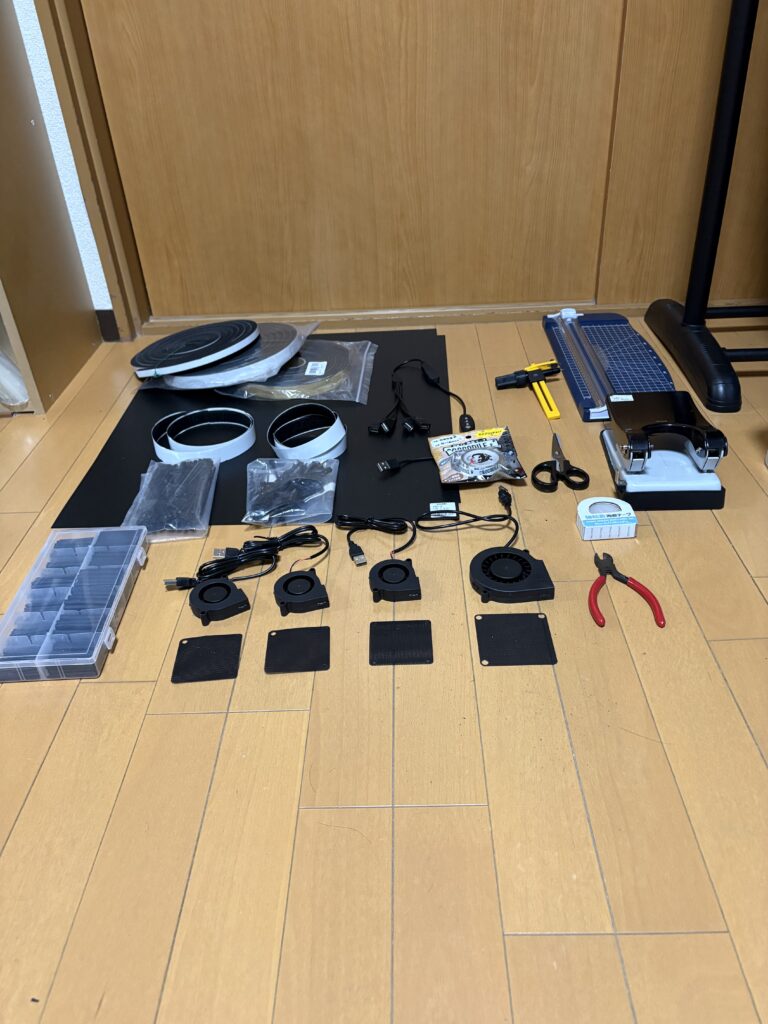

右上からダイソーの裁断機(660円)、コンパスカッター(770円)、穴あけ機(2300円程度、プラス社製、でかい)、100円ショップの両面テープ2種類(厚めのと薄手) ハサミ ニッパー
材料
左上から10ミリ＊10ミリのクッションテープ、幅20ミリ＊厚さ10ミリのクッションテープ，幅20ミリ＊厚さ5ミリのクッションテープ、その手間がテープ付き面ファスナー、真ん中にUSB4分岐とUSB3段スイッチ
結束バンドは2種、長いほうがトラスコ社のリリースタイ、再利用可能で知る限り最も安い。10センチで幅3.6ミリ
立体メッシュベストに取付具を結束するための、小さくて安い結束バンド(特に指定無し)の2種類です。
手前側左から5015シロッコファンが3個と75ファン1個 必ず差し込み口がUSBか要確認、uncell社のPCケースファン用メッシュ板4枚
底に敷いてあるのがポリプロピレン板。485＊570ミリサイズが2枚。厚さは0.75ミリ。
左手手前がゴム管(収縮チューブの流用)
土台のメッシュベストは後日写真追加予定
写真を撮り忘れですが104ミリ＊104ミリの板を20枚と104ミリ＊70ミリの板を30枚まずは切り出し。これで約30分
板の4箇所穴あけ機で穴あけ
ここに作業台の写真追加予定
背面部作成開始

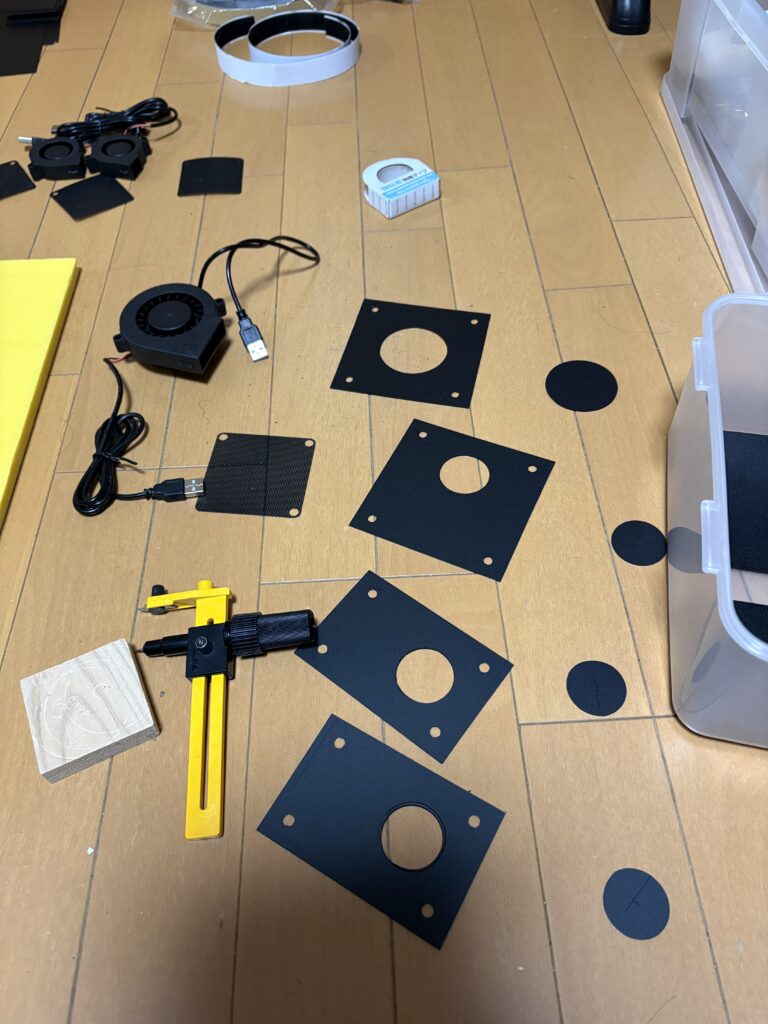

ファン用の板に穴を開けて

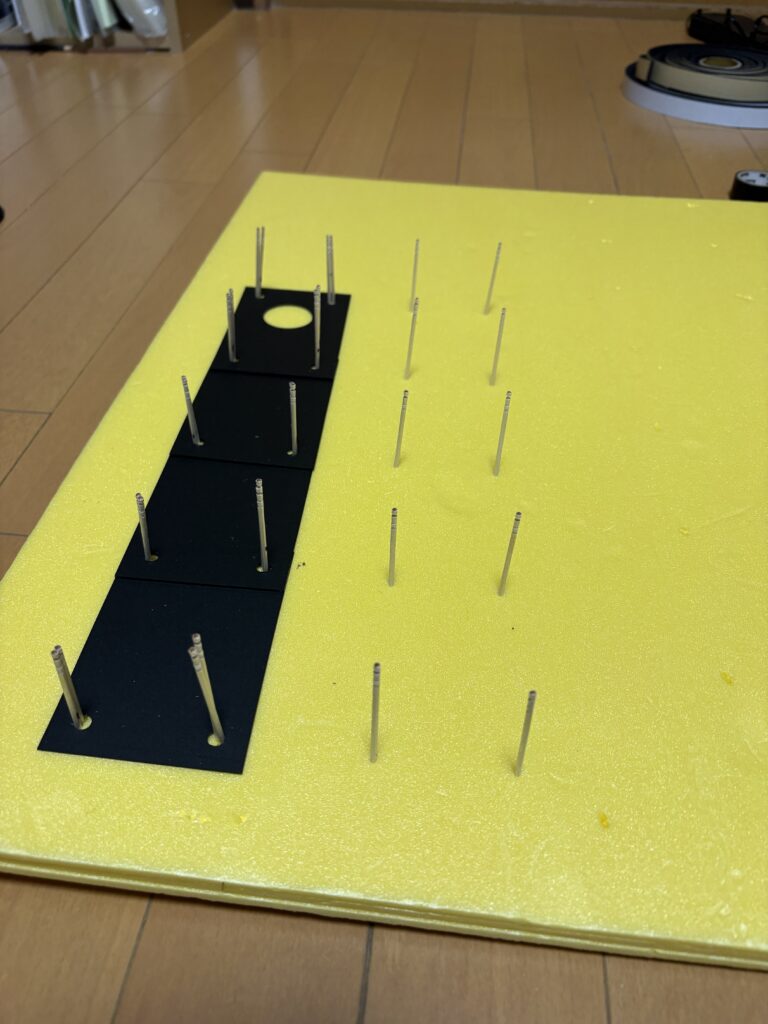

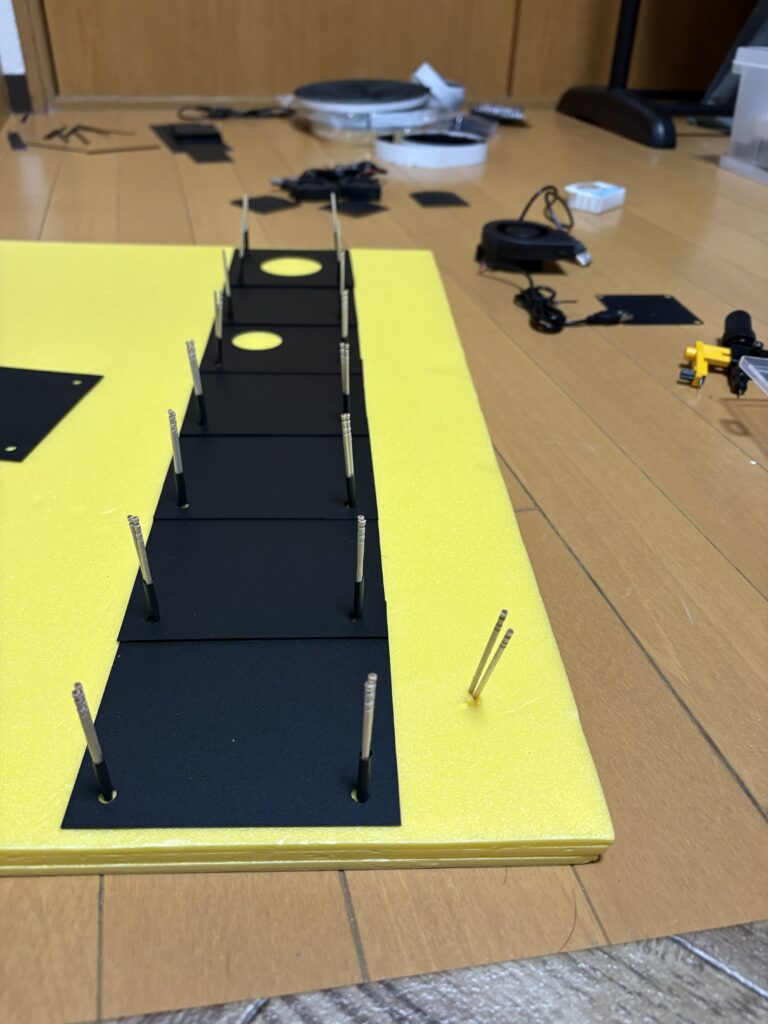

作業台に貼り付け。爪楊枝の根元に20ミリのゴムチューブを入れて

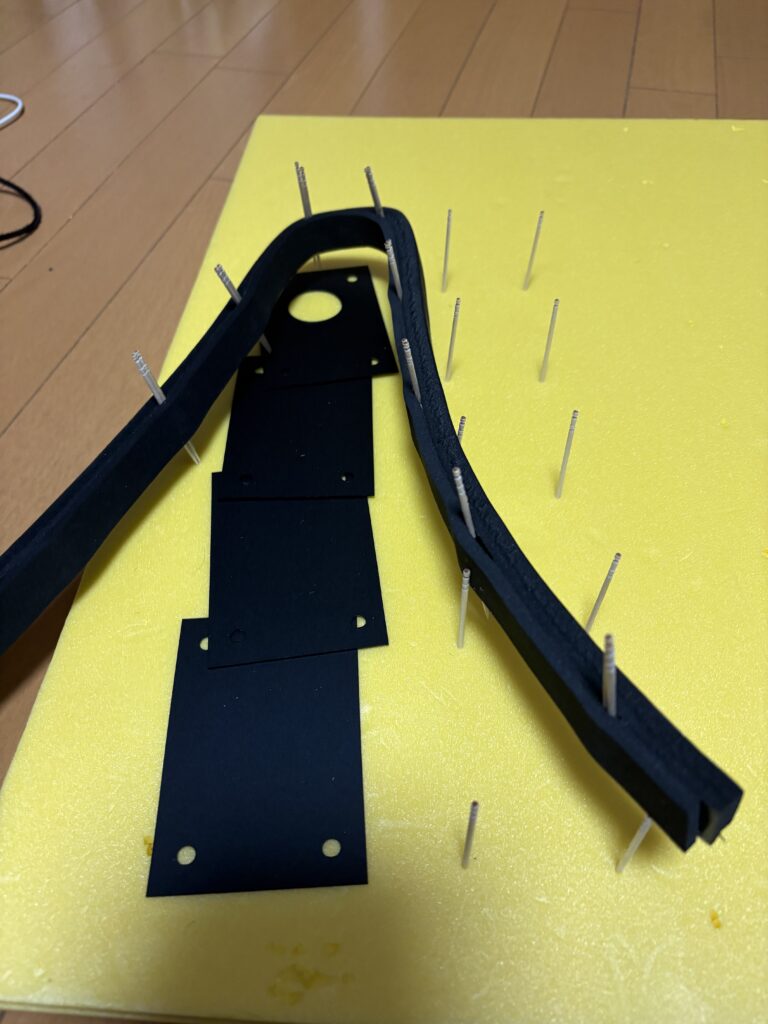

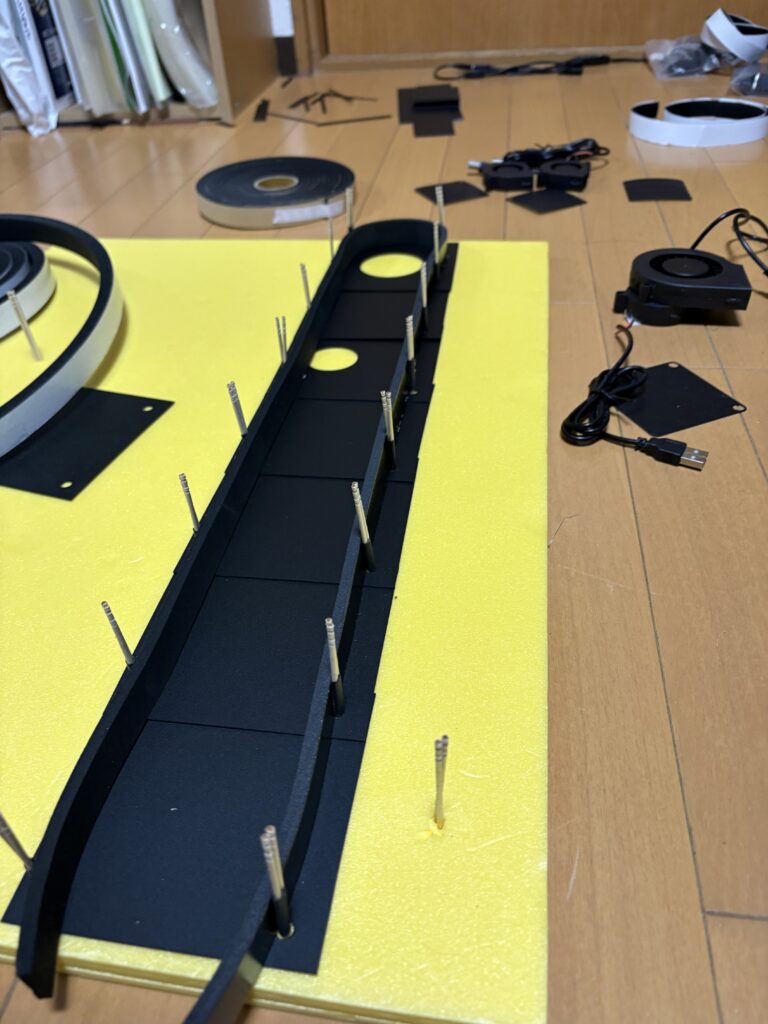

内側から20ミリ＊5ミリのクッションテープを貼り付け。外側にも20ミリ＊10ミリのクッションテープを貼り付け。

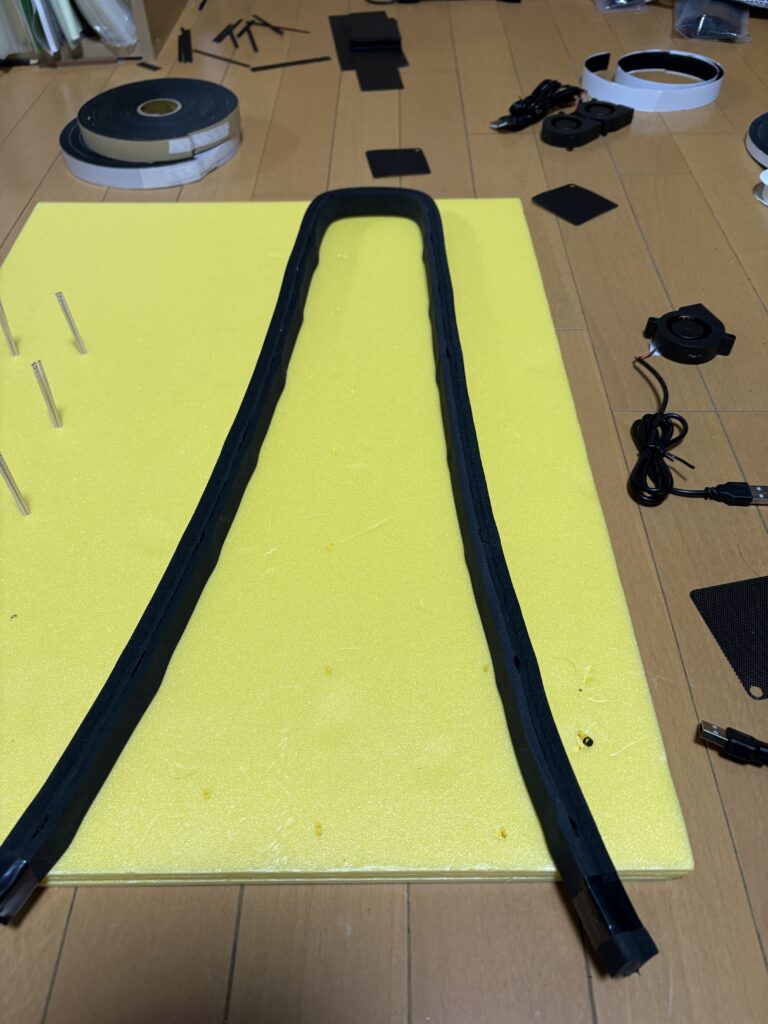

クッションテープで板の間を支える構造材を作成

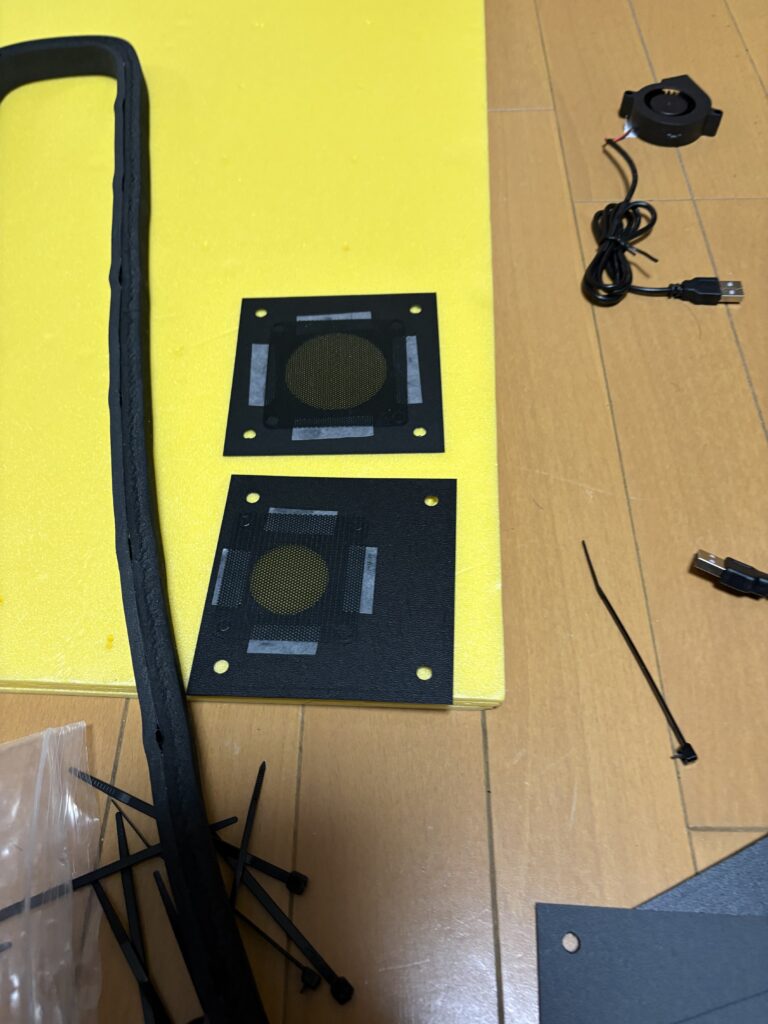

両面テープでメッシュ板と貼り付けて
組み立て。ゴムチューブを入れる事で可動域が広がりよく曲がるようになりました。

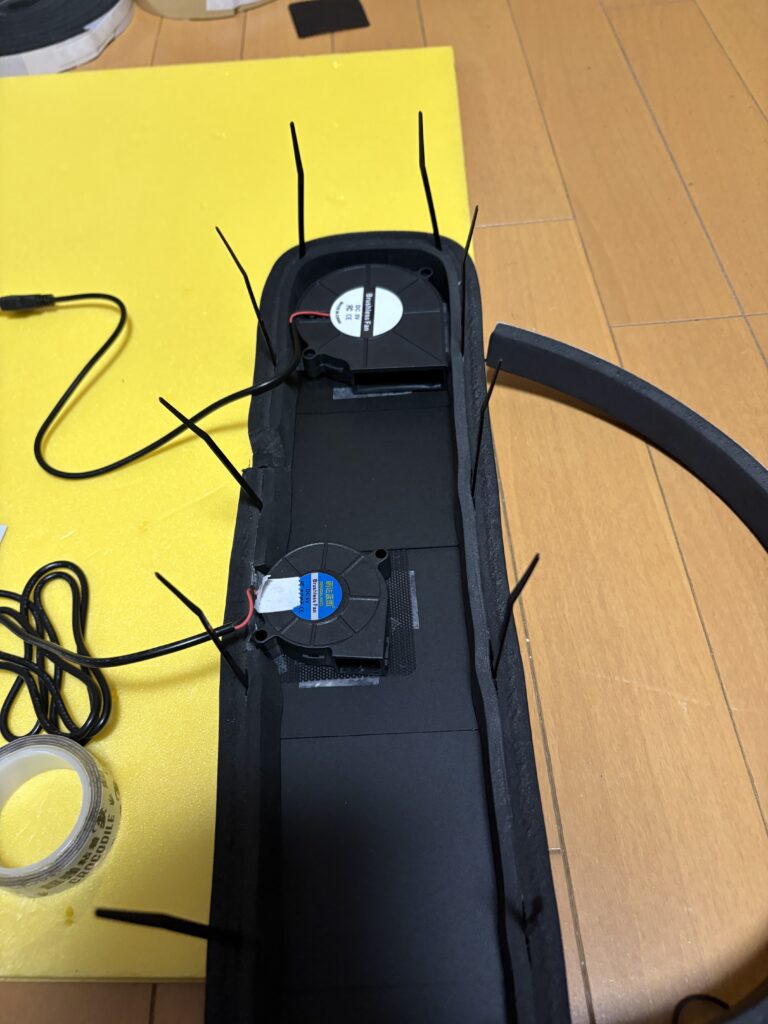

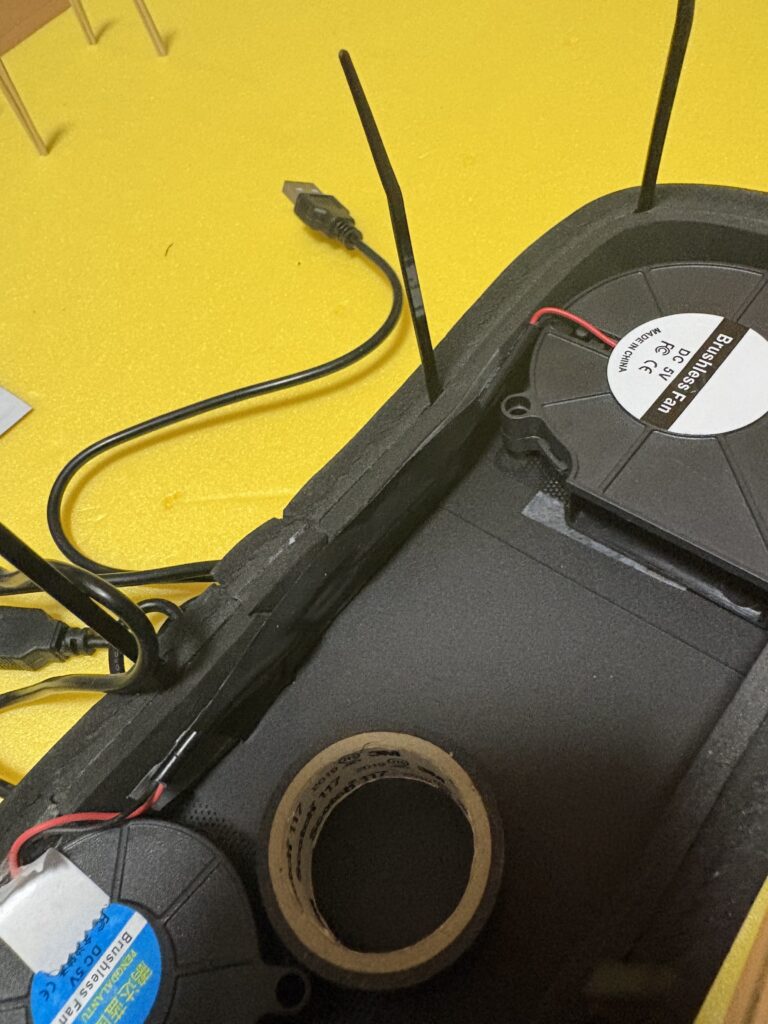

うまいことファンを厚めの両面テープで貼り付け
穴の位置は上は板は真ん中を中心に５０ミリの穴あけ。真ん中の板は左から35ミリの位置で34ミリの穴あけ。次回は左から40ミリにします。
両面テープでファンの電源コードをしっかり固定して更にブラックテープで固定。コードの出口は一度ハサミで三角形に切断、三角形の頂点を切って台形にしてからコードを通して、両面テープで貼り付け、その上で両面テープで貼り付け補強すみ

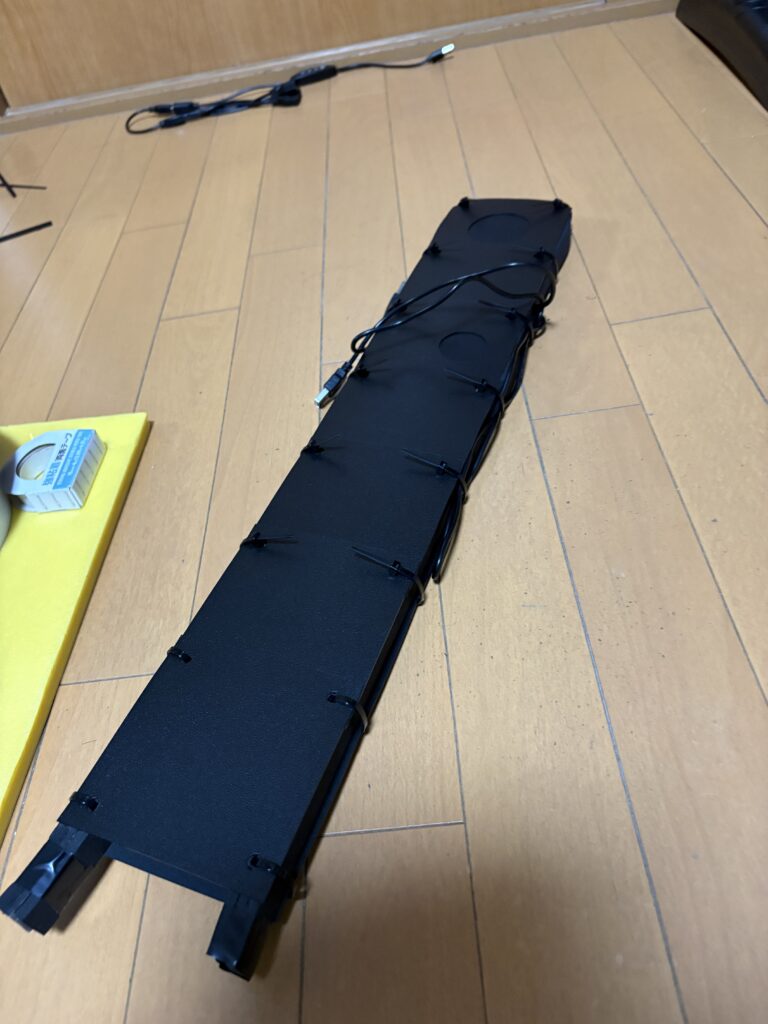

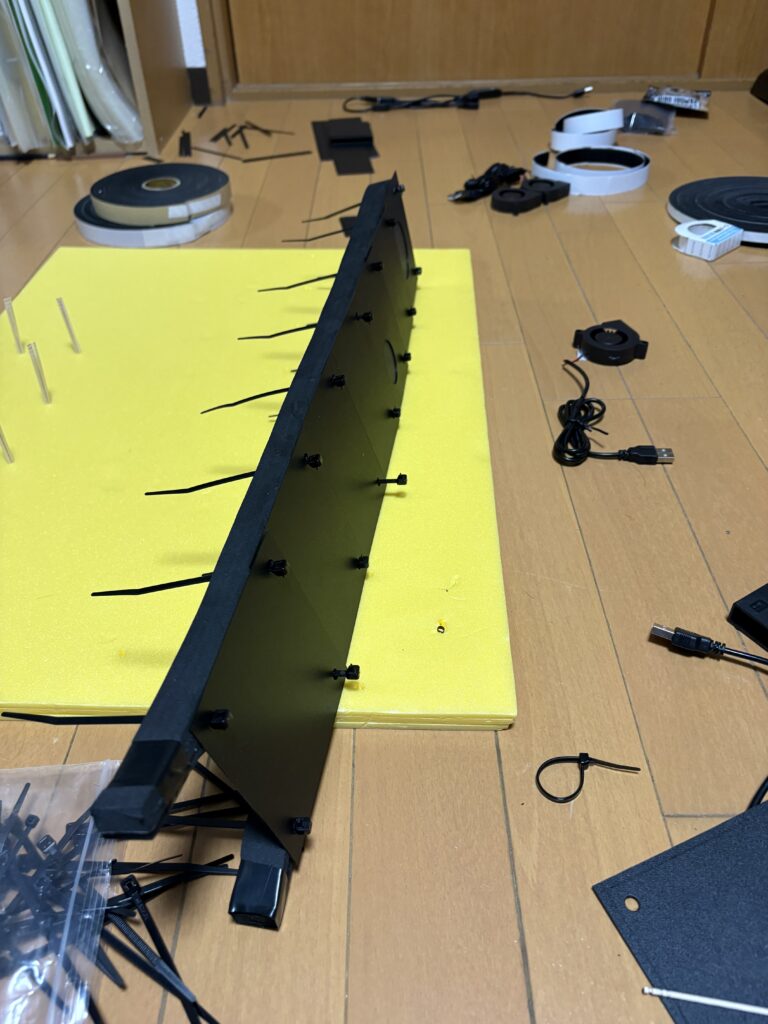

結束バンドを締めて後部完成。ここまででほぼ90分
前部作成開始
といっても背部と同じ手順で作成

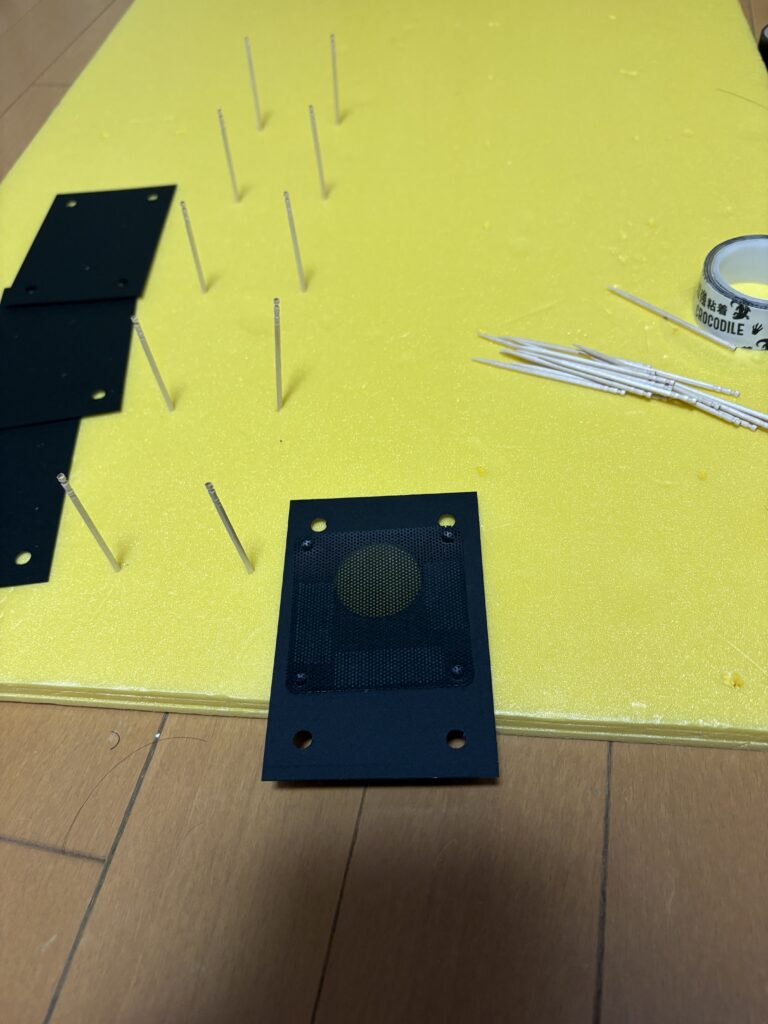

ファン保護メッシュを取り付けて、

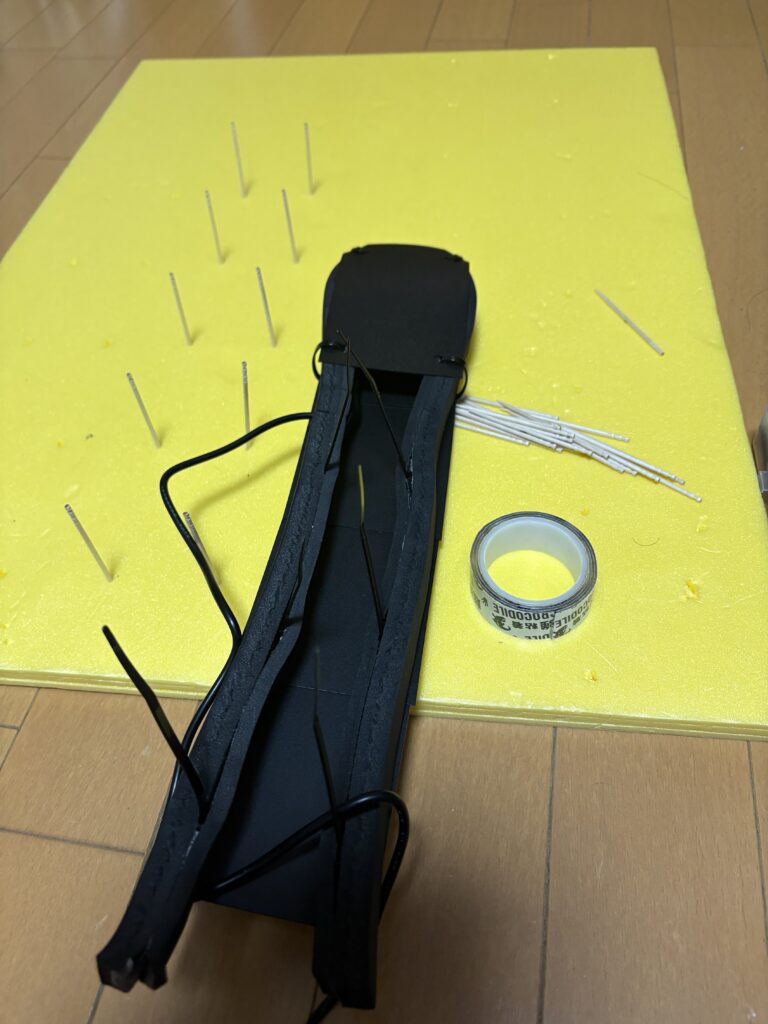

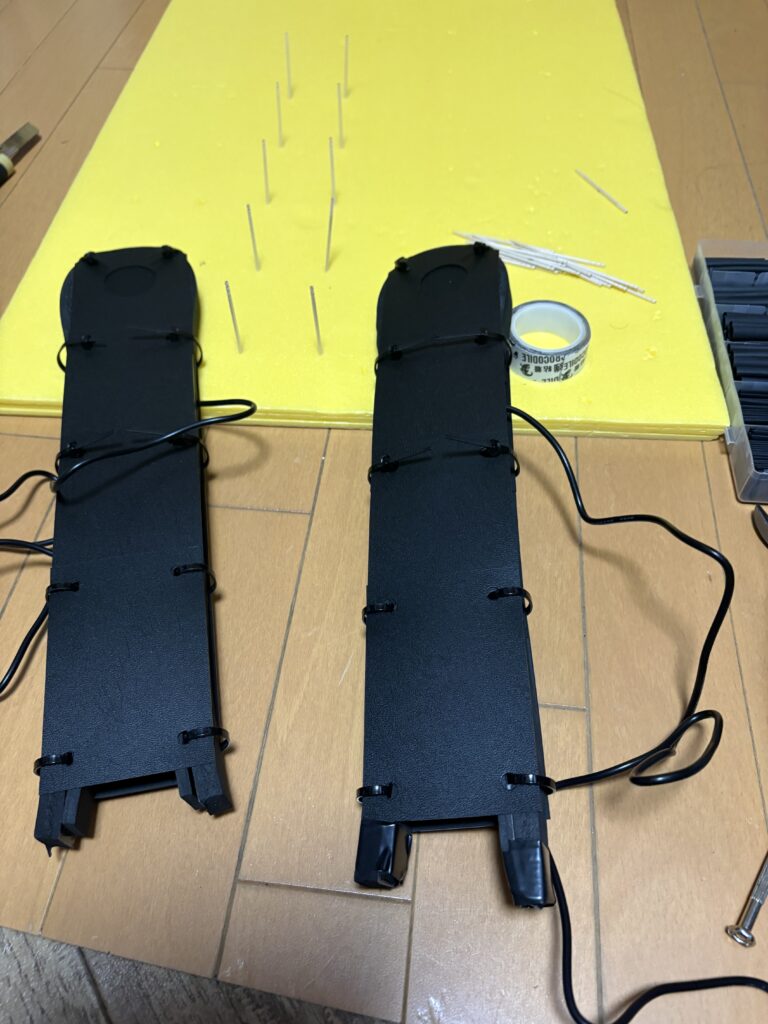

組み立て
それぞれ30分程度で計60分

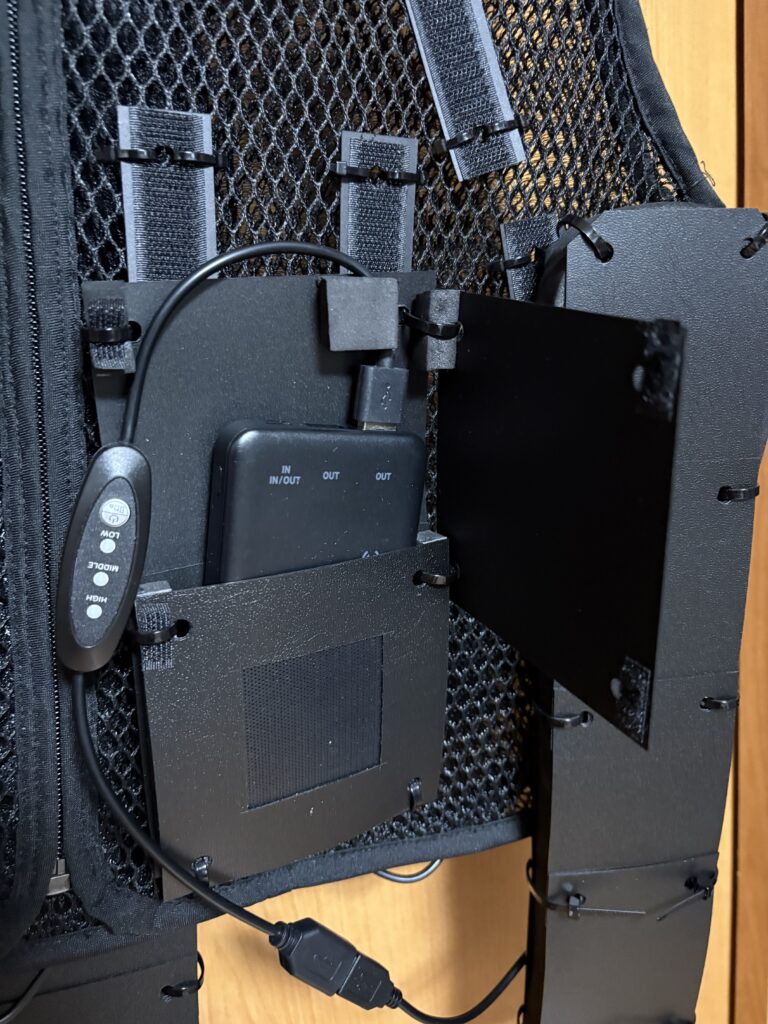

バッテリ保持部は熱対策でメッシュ板を利用

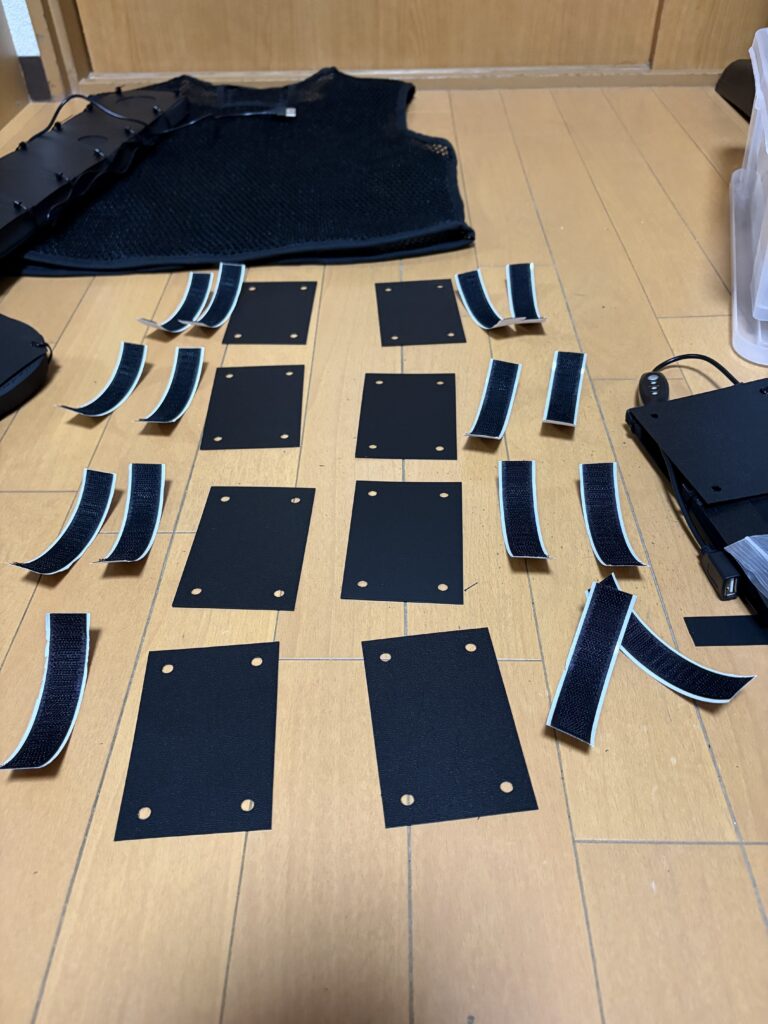

大量に作成した穴あき板を再利用

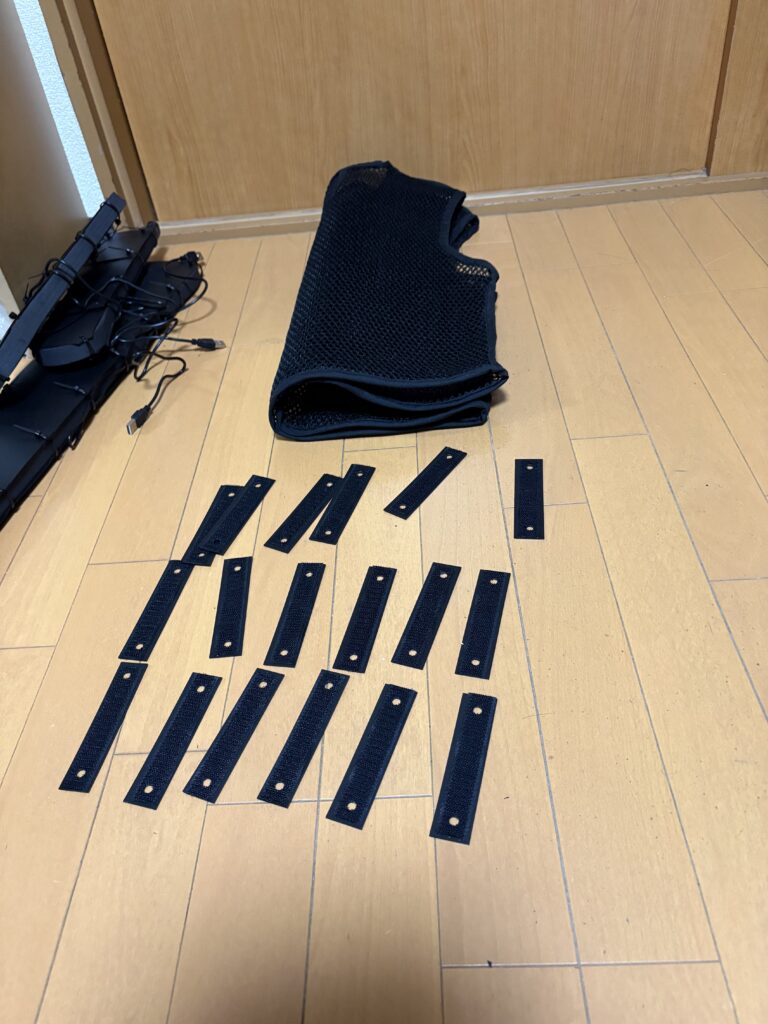

24ミリ幅の板を作成し

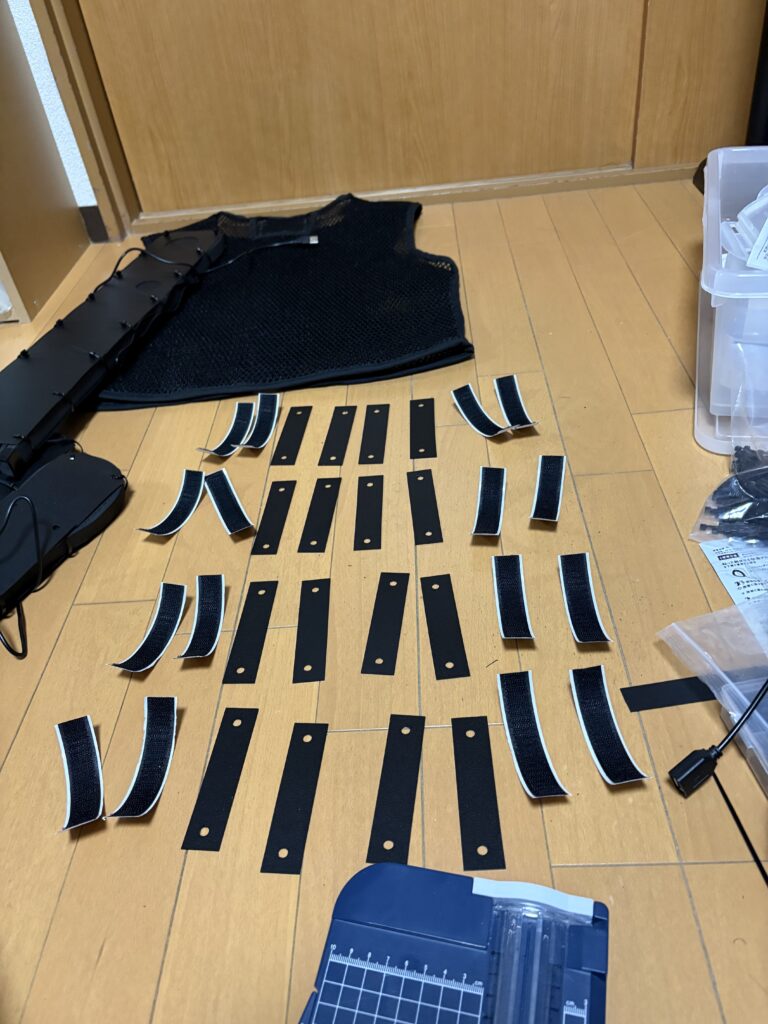

面ファスナーを板に貼り付けて再度穴あけ。見えないけど板の下側に面ファスナーの硬い方が張り付いています。
メッシュベスト側は硬い面、取付側はやわらかい面を利用

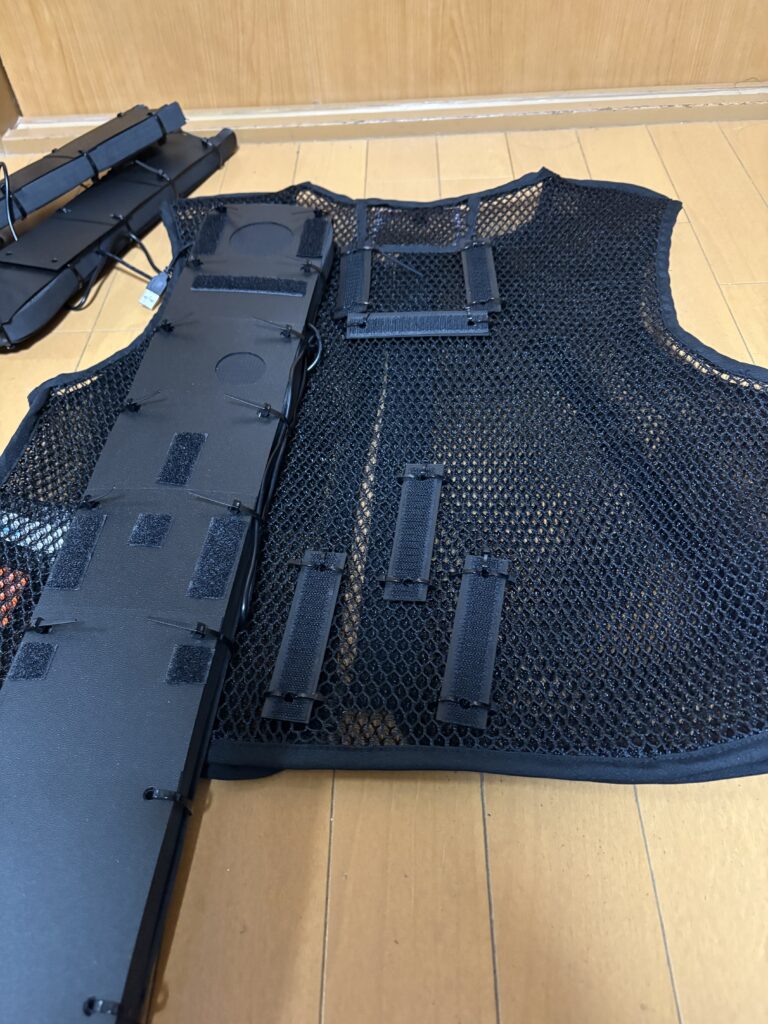

こんな感じで前後に取付，小さい結束バンドで止めてます。取付時はメッシュの厚みを潰さない様に表面側のみに全て引っ掛けます。
受板の準備と取付で約90分
ここまでで背面部90分、前部60分、取付部と電源保持部作成で90分で240分程度、慣れてきたら半分位まで短縮出来そうな気がします。

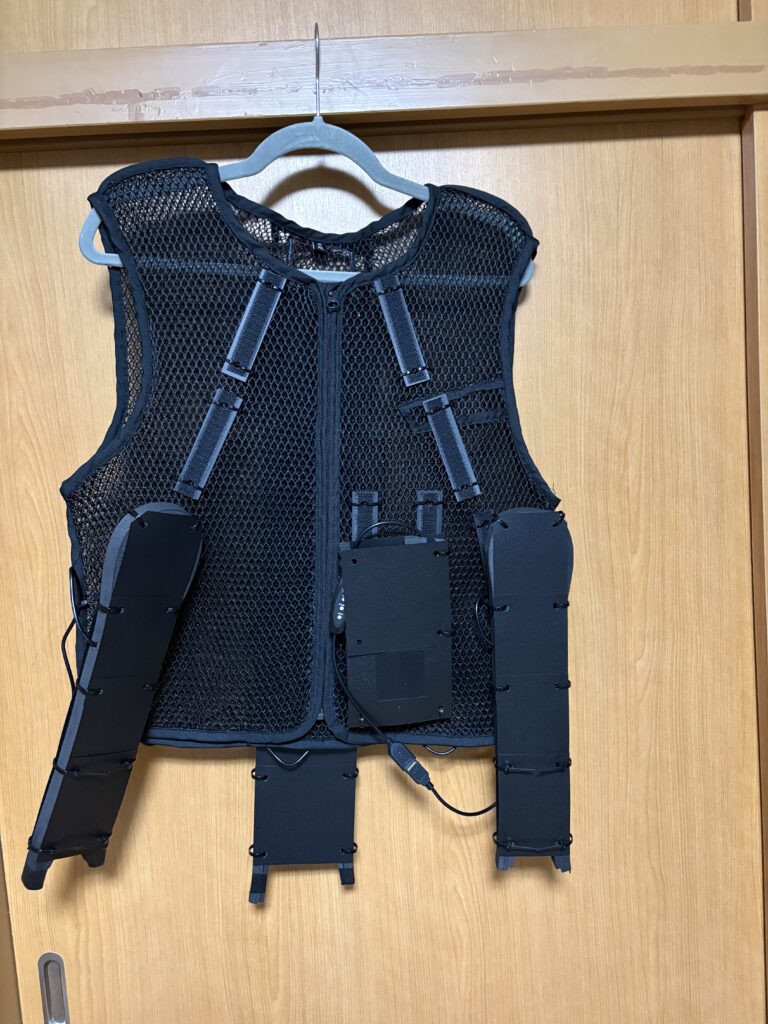

前部は取付方法が3パターンあるので変則的ですが、上向でアイウェアが曇らない付け方と下向きで前部もズボンに入れる場合と入れない場合で付け方が微妙に変わるのでこんな配置です

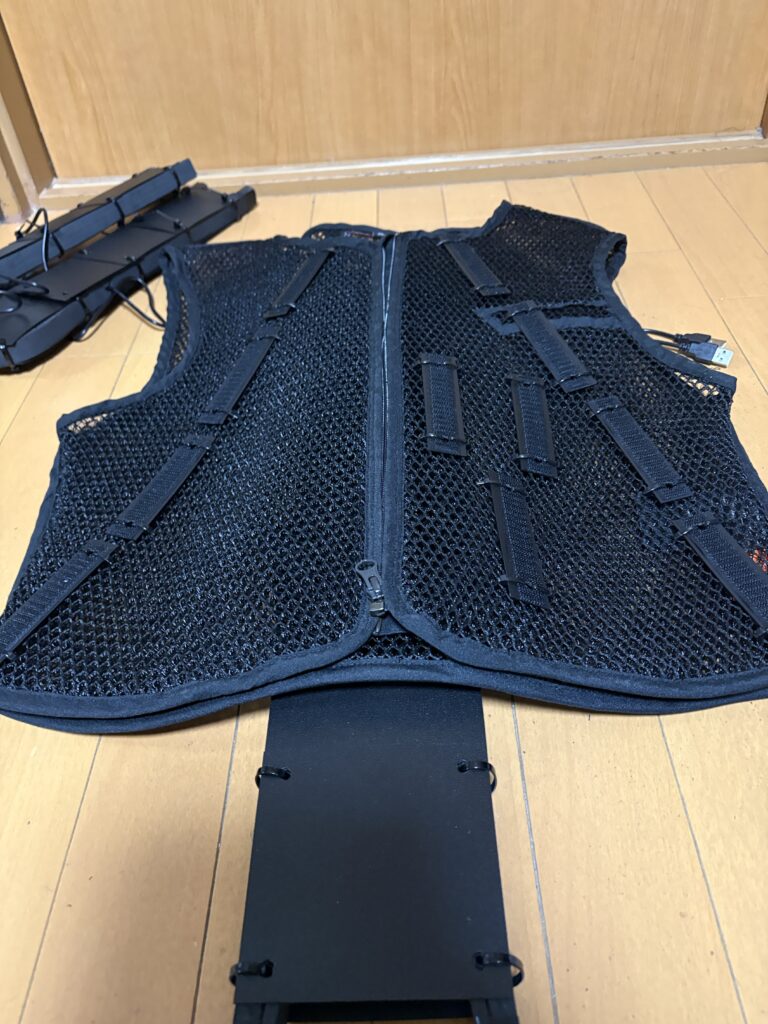

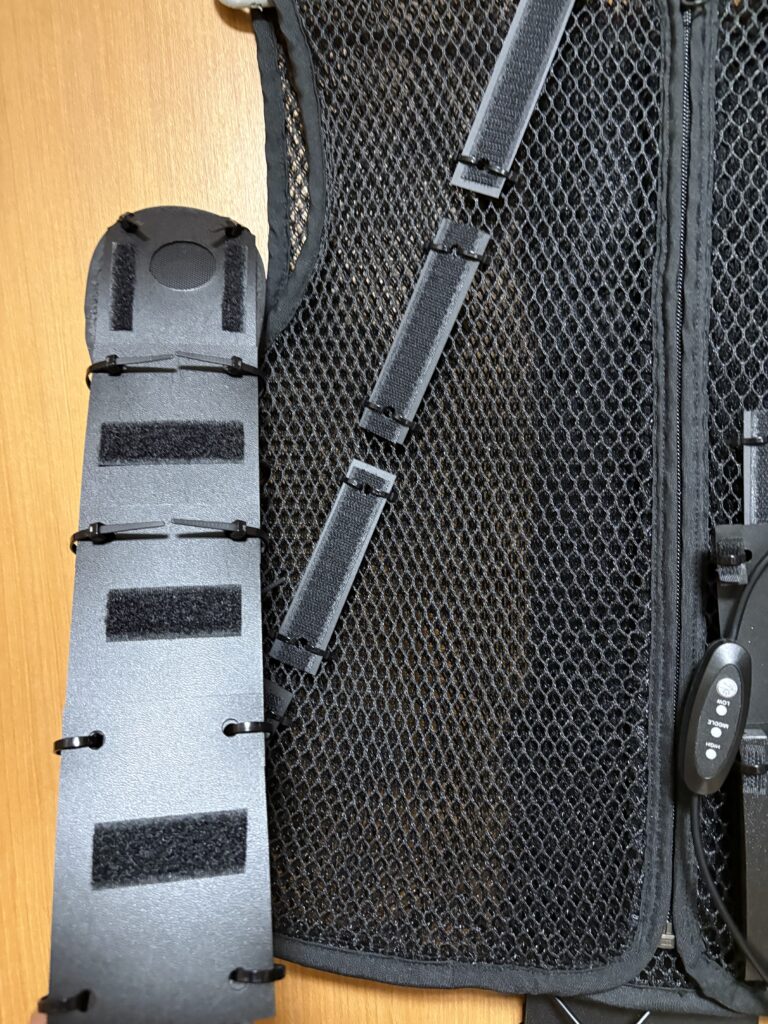

内側の面ファスナーはこんな配置
面ファスナーの保持力は結構あるのでこれでいけるはず。テストしてダメならもうちょい追加予定
普段使いは今のスイッチの位置で収納しやすいアンド普通の服なら服の上やシャツのボタンの隙間からスイッチ操作できますが、ボディアーマ着用時はバッテリ保持部の下側(隙間有)から配線を出してスイッチは下に垂らします。そうすれば操作できます。
ボディーアーマ着用時ように作成したんですが、通勤時ワイシャツの下につけてます。シャツが汗まみれにならないのと，背中側から下半身に風が流れると、まぁ下半身の後ろ側が快適です。
ズボンの生地次第ですが，ズボンの裾から風が流れると下半身も微妙に涼しいです。
下半身って基本熱中症対策はあまり対象になっていなかったと思うんですが、風が通るとまぁ快適でして、これなしでは基本夏は外出したく無い感じ
費用
一回限りの作成用の工具購入費
切断機660円
コンパスカッター770円
穴あけ機2300
ハサミ，ニッパー計220円
合計3950円
材料費
ポリプロピレン板600円位が2枚1200円
クッションテープ
10ミリ＊10ミリ@4m 1400円
5ミリ＊20ミリ@5m 1000円
10ミリ＊20ミリ@4m 1900円計4300円
メッシュ板20枚で600円位
結束バンド大が100本500円
結束バンド小が300本900円位計2000円
ファンが75154つで1900円位
ファン5015が4個で1000円位計2900円
USBスイッチと4分岐計1300円位
両面テープが2種類で220円
ブラックテープ3個で110円
面ファスナーが10mで1900円計3530円
+5500+2000+2900＋3530＝13930円
メッシュベストが4400円前後
大雑把に初期投資で22000円位掛かりますが、工具は再利用可、実際利用した材料費はクッションテープはそれぞれ3メートル程度，10ミリ＊10ミリの物はバッテリー保持部で30センチ程度の利用で実際にはほとんど使ってません。ファンも8個中4つしか今回使用して無いですし、結束バンドも結構残ってます。
実質的な材料費は、後日追加でしますが1万円ちょいで1着作れます。
ここから
実際使用する材料費
ポリプロピレン板600円位が2枚1200円
クッションテープ
10ミリ＊10ミリ200円
5ミリ＊20ミリ600円
10ミリ＊20ミリ1500円
計2300円
メッシュ150円
結束バンド大が400円
結束バンド小が300円
ファンが7515ファン1個500円
ファン5015が3個で750円
計2100円
USBスイッチと4分岐計1300円位
面ファスナーが2m400円
メッシュベストが4400円前後
合計11300円前後 両面テープや黒テープは略ですね。収縮チューブも略で。
バッテリーは10000ミリアンペアで6時間以上持ちます。ダイソーで1100円
7，8，9，10月着用を想定で外出時ほぼ着用すれば120回は利用でも元は取れると思います。熱中症対策もあるんですが、汗の量が減るんで、快適とはいかないですが、不快感は減らせます。下手すりゃ数日の利用でも元は取れると思います。
運用上注意事項
利用後は手入れ推奨です。ファン保護メッシュは埃が溜まるのでウェットティッシュで清掃，湿気対策で利用終了後もしばらくはファンを回したままにする。
出来れば外装も軽く拭く。メッシュベストは汚れる作業後か、数週間に一回は手洗い。野外で穴掘りとかした場合は全てが終わった後に洗う。
バッテリーは毎日交換，途中で電源が切れた瞬間汗がブワッと出るので面白いですが、まぁ予備バッテリーは必須です。
夏のシーズン終了後も一式清掃，できればある程度バラして清掃推奨です。
通勤で利用してるけどＴシャツが汗だくにならないし、暑さ対策をしっかりしたい人にはおすすめです。
ファンですが、、、なかなか壊れないですが、異音や振動するようになったら交換しましょう。
材料にメッシュベスト入れ忘れ 後ほど追加予定
体が膨れるのでワンサイズ大きい服を推奨です
命を守る，は言い過ぎかもそれませんが、もっとすごい製品が出るまではつなぎでお試しください。自作をお願いします。
